清管系统组件

我们品类齐全，注重品质。

瀚海峰为卫生型清管系统提供相关清管系统组件。我们的清管系统组件有很多种类，包括气液分离器、可清管手动换向板、清管检测单元、清管速度调节装置、背压单元、带桥三通、可清管弯头等。

清管系统与组件广泛适用于乳制品、酒类、饮料、食品、制药、家居护理及日化产品等行业。产品结构耐用、性能可靠且具备良好的成本效益。

瀚海峰清管系统组件使清管系统更加强大和完善。
它们有助于减少产品浪费，提高生产效率，进而提升利润。此外，它们可以帮助减少人工干预，高效、顺利地完成清管操作，为客户提供更多选择，以满足不同工艺流程的需求。

我们精心打造高品质的清管产品，通过持续的技术升级，满足客户对智能化和高效作业的需求。

瀚海峰可清管组件品质卓越、寿命长，因而值得信赖；从长期来看，使用成本低，性价比极高。

我们之所以能为您提供令我们引以为傲的一流服务，源于我们始终如一的承诺与投入。

瀚海峰所有产品提供全面的备件供应、维护服务及技术支持，保障客户使用无忧。

以稳固基础为起点，为您的工艺流程注入新动力！

瀚海峰根据实际工艺流程推荐清管产品，并对现有生产流程进行升级，以提升效率，同时减少投入成本。

piggable

发现您特殊的清管产品需求

我们为您的定制化清管解决方案并提供多种类型的清管产品。

pipeline pigging products

Pig detection unit

Gas liquid separator

Back pressure unit

gas pressure pig speed controller

Gas pressure pig speed controller

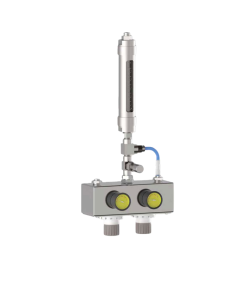

Mechanical pig speed controller

Manual swing bend panel

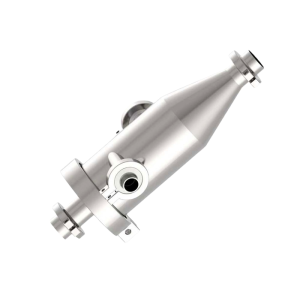

  • cyclone separator

    • 气液分离器在清管系统中有什么作用?

    在以气体作为助推介质的清管作业中，当清管器从接收站返回到发射站时，清管器推送着气体和液体的混合物需在排放口处排出管道。
    这种气液混合物从管道口排出时，会四处飞溅，造成环境污染。
    为了防止这种情况发生，需要在排污口处使用气液分离器。
    通过气液分离器的作用，气体将从上部出口排出，液体则从底部出口流出，从而避免气液飞溅现象的发生。

    气液分离器的优点

    • 易于拆卸和组装。
    • 分离器内部配有喷淋球，气液分离器可与其他设备一起通过CIP系统在线清洗。
    • 优化操作流程，减少污染风险。
    • 是采用气体作为清管驱动介质的清管系统的理想之选。
    气液分离器
    产品编号尺寸 BCDE
    DGLSKAAT013A 1″-2.5″ φ25.4*1.5φ25.4*1.5φ12.7*1.5φ25.4*1.5
    DGLSKAAT025A 3″-4″ φ38.1*1.5φ25.4*1.5φ25.4*1.5φ38.1*1.5
    DGLSKAAT050A 5″-6″\\\\
    DGLSKAAD015A DN25-DN65 φ29*1.5φ29*1.5φ19*1.5φ29*1.5
    DGLSKAAD025A DN80-DN100 φ41*1.5φ29*1.5φ29*1.5φ41*1.5
    DGLSKAAD050A DN125-DN150\\\\

    上表展示气液分离器的技术参数

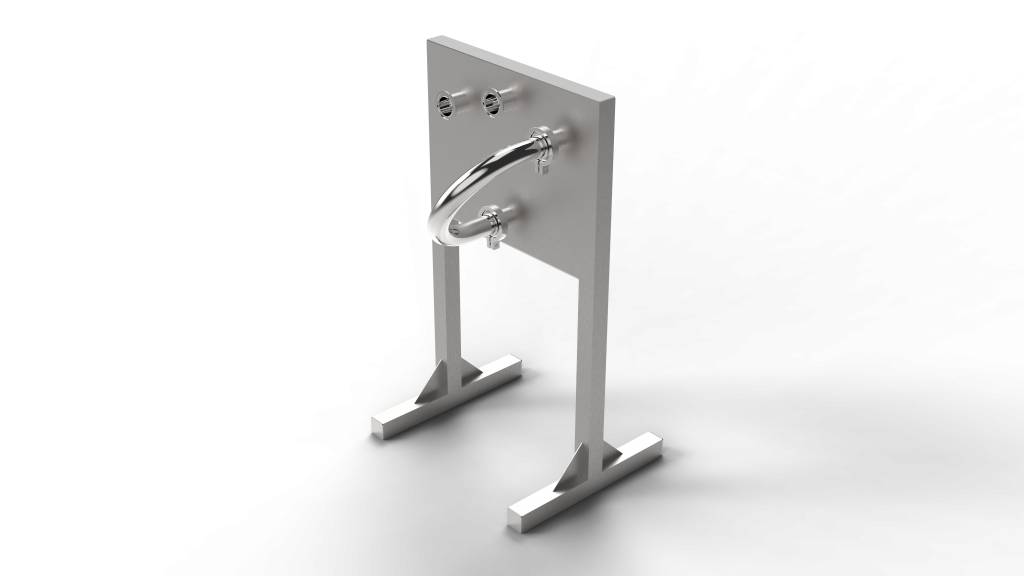

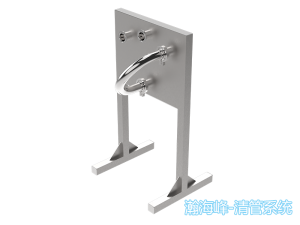

  • piggable swing bend panel
    • 结构紧凑，每个可清管的摆动弯头面板可连接3至10个目标罐；
    • 手动操作，节省成本；
    • 管道连接方便，采用双层板结构，方钢框架支撑，便于拆装与更换连接面板的弯头；
    • 管道中心定位准确，清管器可顺利通过，密封牢固；
    • 减少管道与阀门数量，降低系统成本；
    • 适用于单源到多目标或多源到多目标的清管应用。
    pigging products-piggable manual swing bend panel
    产品编号尺寸CD
    DMSBKBAD025ADN25Φ29*1.5150
    DMSBKBAD040ADN40Φ41*1.5240
    DMSBKBAD050ADN50Φ53*1.5300
    DMSBKBAD065ADN65Φ70*2.0390
    DMSBKBAD080ADN80Φ85*2.0480
    DMSBKBAD100ADN100Φ104*2.0600
    DMSBKBAD125ADN25Φ129*2.0750
    DMSBKBAD150ADN50Φ154*2.0900
    pigging products-piggable manual swing bend panel
    产品编号尺寸CD
    DMSBKBAT025A1″Φ25.4*1.5152.4
    DMSBKBAT032A1.25″Φ31.8*1.5190.8
    DMSBKBAT038A1.5″Φ38.1*1.5228.6
    DMSBKBAT051A2″Φ50.8*1.5304.8
    DMSBKBAT064A2.5″Φ63.5*2.0381
    DMSBKBAT076A3″Φ76.1*2.0456.6
    DMSBKBAT089A3.5″Φ88.9*2.0533.4
    DMSBKBAT102A4″Φ101.6*2.0609.6
    DMSBKBAT127A5″Φ127*2.0762
    DMSBKBAT152A6″Φ152.4*2.0914.4

    上表展示手动可清管换向板的技术参数

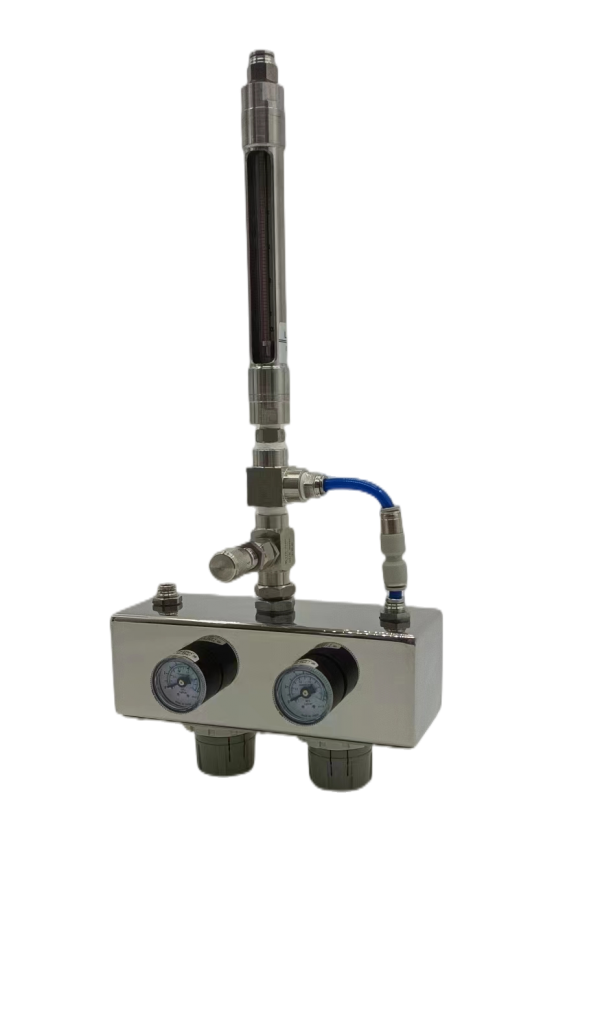

    pigging products
    • 通过控制气体流量调节清管器移动速度
    • 显示气体流量和压力；
    • 可调节清管器从发射站至接收站全程的移动速度；
    • 可承受压力小于0.6MPa；
    • 不受管道长度限制；
    • 手动操作；
    • 安装方向为垂直安装；
    • 壳体材质为不锈钢。
    pigging products- pig speed adjuster
    产品编号规格 (L/min)ABC
    DPSCLAXX100A10-100L/min 430210350
    DPSCLAXX200A 20-200L/min 430210350
    DPSCLAXX400A 40-400L/min 430210350
    DPSCLAXX01KA 100-1000L/min\\\
    DPSCLAXX02KA 200-2000L/min\\\

    上表为机械式清管器速度控制器的技术参数

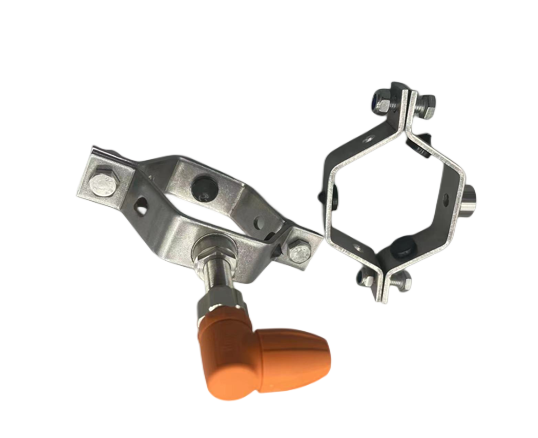

  • pig position detector

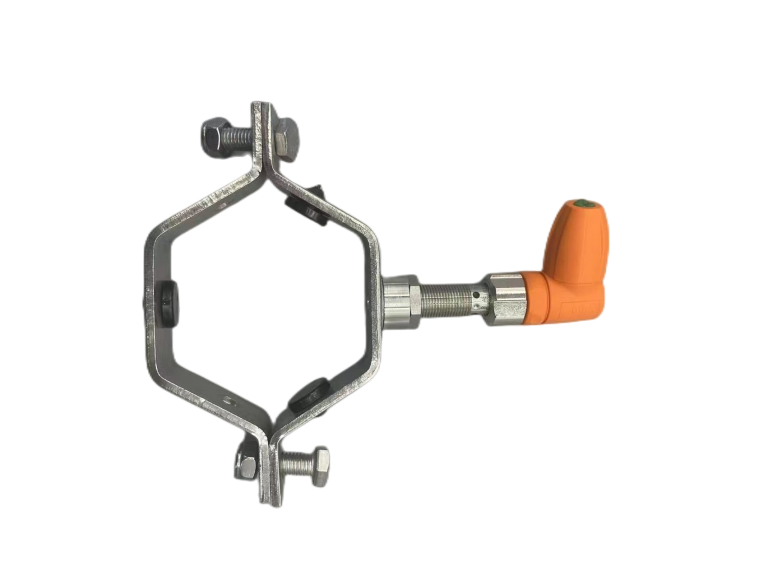

    • 清管器检测单元有什么作用？

    由于清管器在管道运行过程中是不可见的，因此清管检测单元或者清管器探测器在检测清管器位置或进行清管器跟踪方面非常重要。

    不锈钢卡箍将清管器检测单元锁定在可清管的管道上，确保安装稳定可靠。

    磁感应开关固定在卡箍上，并通过螺母锁紧，以防止因振动而松动或脱落。

    清管检测单元特点

    • 清管器检测单元缩小了搜索范围，使操作人员能够快速找到清管器的位置。
    • 易于拆卸和组装。
    • 当清管器检测单元检测到清管器时，磁感应开关灯会亮，并会发送信号给PLC，HMI上将有状态显示。
    • 在管道长度较长的清管系统中，清管检测单元是理想之选。
    • 尺寸：DN25-DN150,ISO1″-ISO6″
    • 材质: 304
    • 检测距离:100mm,60mm

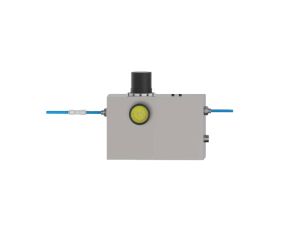

    背压单元特点：

    • 组成：由一个背压单元控制盒和一个背压阀组成。
    • 特点：体积小、重量轻、气动控制、操作简便。
    • 应用领域：适用于卫生行业和非卫生行业生产管道的背压。
    • 功能：通过控制管道背压，调节清管器运行速度，确保清管效果。

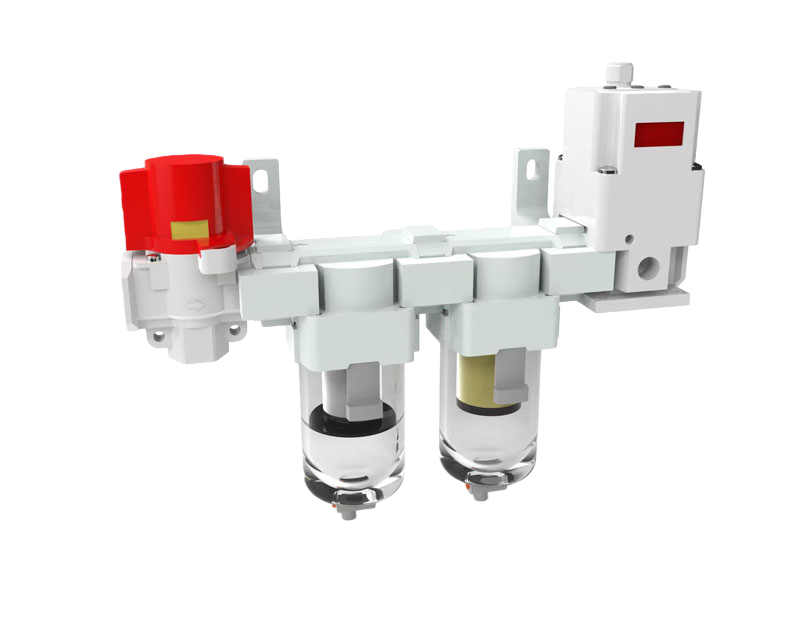

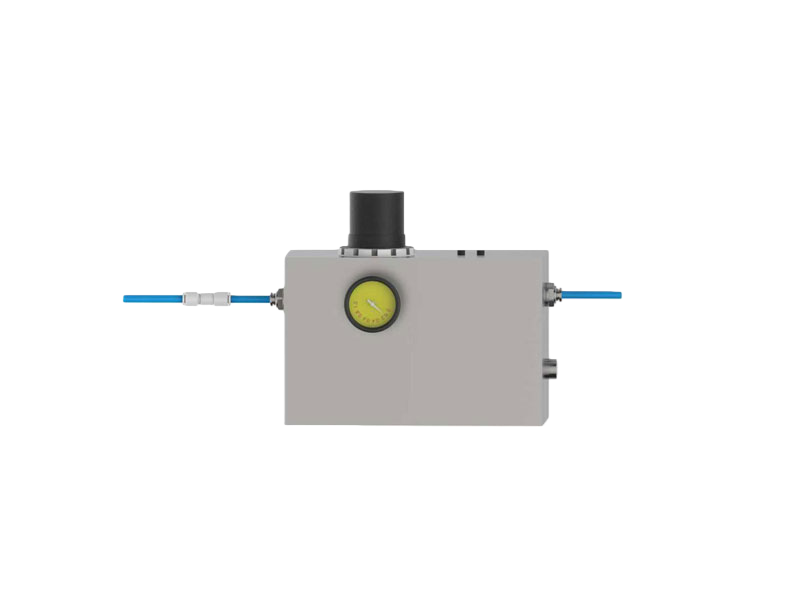

    气体压力速度控制器特点：

    • 过滤压缩空气中的水分、细菌和微小颗粒；
    • 自动调节气体流量以控制驱动压力；
    • 保持清管器以恒定速度运行；
    • 通过人机界面（HMI）设定压力值，并调节气体流量以控制驱动压力；
    • 防止管道承受过高压力；
    • 保障操作人员安全；
    • 规格范围：0–450L/min、0–1200L/min
    • 工作压力：6–8 bar
    • 工艺连接方式：快速接头。
    相关产品
    相关文章

    使用清管器速度控制器来控制清管器的速度。

    机械气体驱动速度控制器或者气体压力速度控制器可实现清管器在长距离管道中的稳定运行，减少磨损，延长使用寿命，提升系统效率与可靠性。

    除了回收站以外，中间停止站用于在清管系统管道的任意位置停止清管器。

    它的作用和可清管球阀类似，单比球阀功能强大。中间停止站可以允许清管器通过，中间停止站也可以阻挡清管器，与此同时允许液体通过。

    清管检测器是一种用于定位清管器在管道中位置的设备，毫无疑问，它是清管系统中的重要组成部分。
    通常，它安装在发射站和接收站附近。
    但对于超长管道系统，建议每隔十米安装一个清管检测器，以便更精确地跟踪清管器的位置。它适用于手动、自动和半自动清管系统。

    在清管系统中，手动换向面板是一种经济实用的替代方案，尤其适用于清管频率较低的管道，向多个源头输送液体并清管的工艺。其结构简单，操作方便，但需人工切换流向。

    在清管系统设计中，推荐使用 3D 或 5D 长半径弯头。

    以减少清管器卡阻的风险。虽然 1.5D 弯头在某些场合下可用，但存在清管器卡滞的可能，因此不建议频繁使用。

    Hyperfore 清管检测单元包括两种类型：一种检测范围为 60mm，另一种为 100mm。
    重要的是要认识到，选择哪种类型取决于管道的直径以及管道所输送的产品类型。
    这两种类型的清管检测器都能有效地定位清管器的位置，确保清管系统的顺利运行。
